Trabajo por hacer

Aun nos restan en teoría 3 meses de trabajo, en realidad 6 meses, ya que debemos aprovechar las vacaciones de verano para hacer pruebas con sustratos como musgos, tierra y geotextiles, así como plantas para elegir las adecuadas para las condiciones existentes.
Debemos tener muy presente que la estructura debe de ser ligera y las plantas mas los sustratos y el sistema de riego le aporte el menor peso posible, pero permita el mejor desarrollo de las plantas.

posted under | 0 Comments

Propuesta Final

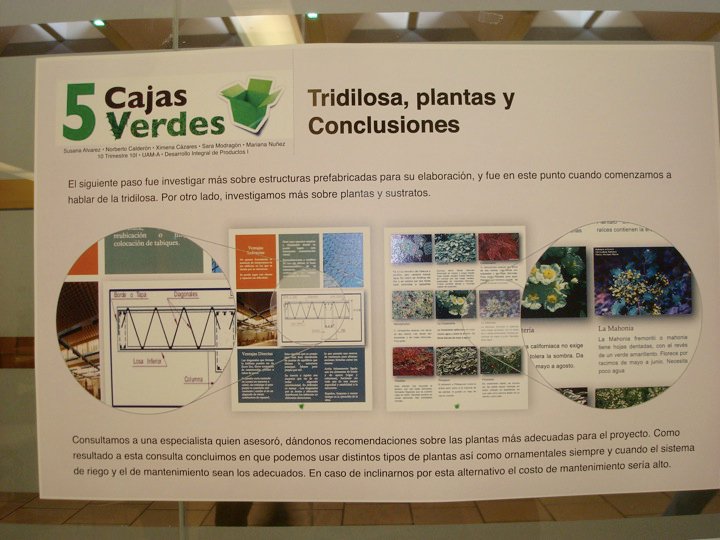

Con la información recabada llegamos a una propuesta final en la cual incluimos la estructura en tridilosa y en esta se colocan unos contenedores para el sustrato, con un geotextil para absorber y conservar la humedad y las plantas que serían xerófitas, suculentas y bromelias












posted under | 0 Comments

Xerofilas, bromelias y suculentas

Plantas Xerofilas: Se aplica en botánica, a las plantas y vegetales adaptadas a la vida en un medio seco. Es decir plantas adaptadas a la escasez de agua en la zona en la que habitan, como la estepa o el desierto.




Plantas Suculentas: Plantas suculentas, también llamadas plantas grasas o plantas carnosas, son aquellas que han desarrollado tallos u hojas gruesos y carnosos para almacenar agua en sus organismos. La suculencia o engrosamiento es un fenómeno de adaptación que se produce en ecosistemas donde las precipitaciones son muy escasas o muy irregulares, donde la tierra tiene poca capacidad de almacenar agua. . En algunas circunstancias porque llueve poco o porque lo hace muy esporádicamente. En otras porque, aunque llueva lo suficiente y en intervalos adecuados, el agua se filtra hacia capas más profundas donde las plantas no pueden acceder.



Bromelias: Son plantas que a diferencia de la mayoría de los vegetales, absorben el agua a tráves de las hojas y no de las raíces. Otra forma de alimentarse más habitual consiste en absorber los nutrientes que necesitan del ambiente.


posted under , , , | 0 Comments

Plantas y más plantas

Consultamos a la especialista Karla Juárez, quien nos dio información al respecto de plantas, las más adecuadas para muro verde, y nos dio recomendaciones que,  gracias a la experiencia que tiene con su empresa Liquen nos fueron de mucha utilidad.


Para que nos diera asesoría con respecto a las condiciones de sol que se presentan en nuestro edificio ubicamos geográficamente nuestro edificio y con el programa de google sketch up, obtuvimos la incidencia solar a lo largo del año, con estas imágenes armamos una presentación que puedes ver aqui
Nos dio varias sugerencias, podemos usar distintos tipos de plantas de sol y sombra y ornamentales si el sistema de riego y mantenimiento es el adecuado, pero el costo de mantenimiento sería alto.
También nos sugirió las plantas suculentas y xerofilas las cuales pueden sobrevivir con el clima de la ciudad incluso sin un sistema de riego.





Y las bromelias que pueden sobrevivir con la humedad en el aire.


posted under , , , | 0 Comments

Y más investigación

Después de esta propuesta ya teníamos una idea más cercana a lo que queremos, por lo que investigamos un poco más acerca de estructuras prefabricadas para su elaboración, y llegamos a la tridilosa.
También investigamos más acerca de plantas y para sustrato encontramos que el musgo chileno Sphagnum que podría servirnos.

posted under , , , | 0 Comments

Mas bocetos y primer modelo

Basandonos en estas correcciones, hicimos más bocetos:



Y nos acercamos mas a una propuesta final, por lo que realizamos un modelo de la pared y del módulo que utilizaríamos



Que consiste en una serie de módulos hexagonales que contienen el sustrato y las plantas y encima se coloca el sistema de riego por aspersión.

posted under , | 0 Comments

Primeras propuestas, primeros bocetos

Con estos puntos en nuestras cabezas, nos reunimos y realizamos 3 propuestas  para el diseño de el muro.




Y fue cuando nos dimos cuenta que nuestro profesor tenia una idea diferente acerca del muro, porque:

 1. Para empezar no estábamos hablando del mismo muro nosotros creíamos que era el lateral, y el hablaba del frontal, por lo menos era del mismo edificio.
2. Nuestra idea estaba basada en gran parte en incorporar la estructura para mantenimiento con la estructura que sostiene al muro y si el mantenimiento no debiera ser tan continuo, no tendría sentido incorporarlo al diseño.












posted under , | 0 Comments

Investigación+Mapas Mentales

Para empezar a establecer acuerdos, lo primero que hicimos fue investigar un poco más para tener más referencias, pero ya enfocados en un proyecto establecido, muro verde para la UAM Azcapotzalco. específicamente el muro de la biblioteca.
Investigamos acerca de flora local y también establecimos los sistemas y sub-sistemas que debemos considerar para la construcción del muro verde.


Puedes ver nuestro primer avance aquí

Después de este avance y varias revisiones, con los sub-sistemas establecidos indagamos un poco más en ellos, y realizamos un mapa mental ampliado de estos sub-sistemas. Decidimos ampliar esta investigación lo que nos llevo a un breve trabajo escrito y por último a este mapa mental, dónde establecemos los puntos más importantes a considerar en la construcción de este muro verde.



















posted under , , , , | 0 Comments

Regresamos!

Después de investigar, indagar, conocer y visitar diversos sitios, recabamos un poco más de información que nos ayudo a tomar muchas decisiones acerca de lo que queremos y hacia donde va nuestro proyecto, a partir de este post daremos a conocer esta información y estás decisiones tomadas. aún nos queda camino por delante, pero el proyecto ya se está definiendo, y al final de está etapa comenzará la etapa de pruebas funcionales y construcción.

posted under | 1 Comments

¿A dónde queremos llegar?

Para poder seguir disfrutando de los privilegios que nos da la naturaleza, a veces necesita una ayudadita, y creemos que hoy en día necesita mucho más que eso, porque ya sea por el calentamiento global o la falta de conciencia, no solo de los mexicanos, sino de todo el mundo; el hecho es que cada vez mas tenemos menos naturaleza que cuidar y que nos cuide.

Queremos poder transmitir esto a quien pase y vea nuestro blog, o próximamente a quien vea nuestro resultado final, y si no podemos transmitir nada, por lo menos queremos ayudar al planeta para que nos siga ayudando a nosotros en el futuro.

posted under | 0 Comments

¿Que hay por ahí?

Dejamos unas galerias de diseños y productos que hemos encontrado y nos parecen interesantes:

posted under , , , | 0 Comments

Paludario, Arte Vivo

Buscando por internet, nos encontramos este curioso desarrollo de esta empresa, ellos describen este sistema como “un verdadero cuadro vivo en el que sus volúmenes, hojas, musgos y esculturales raíces aéreas “brotan” como certeras pinceladas, fieles al reflejo de una naturaleza salvaje aún diversa y sorprendente en formas y matices, la composición como en cualquier obra pictórica es única e irrepetible e intenta trasmitir la emoción que su creador capta en aquellos parajes y rincones que visita y de alguna manera le pertenecen sentimentalmente.
La capacidad expresiva del Paludario se ve incrementada gracias al relajante movimiento y sonido del agua, que rezuma y gotea entre sus relieves y musgos”.
En su página explican como funciona y mencionan que requiere muy poco mantenimiento, sin embargo requiere suministro eléctrico constante. Nos parece una propuesta muy interesante. Tambien realizan trabajos de muros verdes.

Lo vimos en: Paludario


posted under , | 0 Comments

The Vegetal Wall, Patrick Blanc


 Después de realizar muchos estudios y observaciones Patric Blanc desarrollo un sistema llamado “The Vegetal Wall” (“La Pared Vegetal”), ya que en la naturaleza las plantas crecen en lugares en los que casi no existe tierra, esta estructura evita que las raíces penetren en las construcciones y las dañen, y requieren iluminación natural y artificial, con una selección de plantas de acuerdo a la región. Sus trabajos están en diversas partes del mundo y son realmente una obra de arte. En su página hay una amplia galería de sus trabajos.

Lo vimos en: Patrick Blanc

posted under , , , , | 0 Comments

Pérgolas


Son estructuras flanqueadas por columnas que soportan vigas a manera de techo “falso” con intención de delimitar espacios o brindar protección de la intemperie.


posted under , | 0 Comments

Living Walls

ELT (Elevated Landscape technologies)Easy Green una pared verde modular para el interior y exterior para residencias.
Esta compañía vende diferentes tipos de instalaciones para empezar tu jardín vertical hecho de plástico reciclable al igual que muros divisorios para plantar en azoteas.
Esta pared verde es en una casa en Mumbai, India:


Lo vimos en: Elt Living Walls

posted under , , , , | 0 Comments

Universidad de Guelph


 En la entrada del edificio Humber de la Universidad de Guelph en Canadá fue instado un muro verde gigante el cual utiliza plantas para purificar el aire en el interior. Recorre los 4 pisos del edificio y es considerado un Biofiltro para las bacterias en el aire del edificio.

Este biofiltro fue desarrollado por investigadores de la Universidad y Air Quality Solutions Ltd. y se espera que ayude a la Universidad a ahorrar en sistemas de ventilación, calentamiento y enfriamiento. Se estima que se ahorre 3.5 kilowatts por persona en las épocas altas.

No solo es un filtro sino también ayuda a la estética del edificio.
Air Quality Solutions Ltd está planeando entrar al mercado del hogar aunque su precio inicial no es nada barato. Actualmente es 1200 dólares por metro cuadrado.

Lo vimos en: Inhabitat

posted under , , , , | 0 Comments

Un muro por casa

Siguiendo la investigación sobre muros verdes encontramos estos jardines verticales para poder sembrar en la pared de la casa. Se llaman Ecohabitare y están hechos de placas planas hechas con envases reciclados. Es un sistema modular lo cual facilita su limpieza y mantenimiento.


La única condición es que deben tener 4 horas de luz solar diarias. Entre sus ventajas están que para poder regarlo puedes estar parado y no encorvado como muchas veces pasa. Se utiliza poca cantidad de agua y se puede reducir la mala hierba e insectos.
Están diseñados por Daniel Adamo y Ravel Casela. La pared puede ser de tan sólo 3 metros de largo.

Lo vimos en: Eco13

posted under , , , , | 0 Comments

Muros móviles

Pues resulta que  una compañía Sueca llamada Greenworks desarrolló  muros verdes móviles que están diseñados  para ser usados en interiores.
Se trata de un sistema de hidroponía que utiliza textiles para las raíces.
Lo que se quiere es llenar los interiores de oxigeno y que haya menos contaminación.


Lo vimos en: Greenworks

posted under , , , , | 0 Comments

Tu jardín en una bolsa

Para poder realizar o instalar un muro verde, no se necesita específicamente material de construcción como ladrillos y cemento. Hay distintos tipos de instalaciones y materiales usados para un muro verde.
En primera instancia tenemos estos Woolly Pockets que son verdaderamente innovadores en cuanto a la instalación en cualquier pared que se elija.

Wally


Se trata de “Bolsas” que contienen las plantas a sembrar. Están hechas de tela, y la lengüeta que es la parte media de la bolsa esta hecha de fieltro, el cual uno debe regar para que por medio del fieltro se humedezca la tierra y así las plantas sigan creciendo.
Hay diferentes medidas de Wally, dependiendo del lugar donde vaya a ser instalado.


Meadow

Las bolsas meadow son pequeñas macetas de tela modulares las cuales pueden ser puestas en cualquier superficie plana.
Puedes armar tu propio jardín modular.


Islands

Las islas son pequeñas bolsas que pueden ser mini jardines portátiles.
Pueden ser colocadas en cualquier lugar del hogar u oficina, y la tela usada protege a los muebles de la humedad de la planta.

School Gardens

Esta serie de woolly pockets son ideales para muros grandes de escuelas, u oficinas. En ellas puedes sembrar lo que sea y se puede ir observando el avance sin ningún tropiezo, mezclando plantas o semillas.

Esta es una opción para crear muros o azoteas verdes o tan sólo espacios dentro del hogar con un toque natural.


Lo vimos en: Woolly Pocket

posted under , , , , | 1 Comments

¿Porqué aqui?

La superpoblada Ciudad de México, que hace casi tres décadas fue escenario del desplome de aves a causa de la contaminación atmosférica, cambiará su rostro de concreto gris por uno verde con la instalación de jardines verticales en edificios de zonas populares.
Tras la alarma que desató la muerte masiva de aves en la década de 1980 en esta ciudad asentada en un valle rodeado por cadenas montañosas, las autoridades comenzaron una serie de cambios como el cierre de una refinería, el control de industrias contaminantes y la inspección a automóviles para reducir la emisión de gases.
En esta ruta hacía una urbe verde, la alcaldía del Distrito Federal (DF) puso en marcha esta semana el plan "Unidades Habitacionales Sustentables", por el que instalará en edificios "jardines verticales", paneles solares y filtros de agua pluvial.
La Ciudad de México tiene unos 20 millones de habitantes en su zona metropolitana (el DF y sus alrededores) y es responsable de generar el 1.5% de los gases de efecto invernadero del planeta.
Según organismos de defensa de derechos humanos cada año mueren en este valle unas cuatro mil personas a causa de la contaminación ambiental. La primera unidad habitacional beneficiada con el nuevo programa, que en total costará el equivalente a 144 mil dólares es "La Valenciana", en la populosa zona de Iztapalapa, donde ya fueron colocados diez calentadores solares y 700 metros cuadrados de muros que se convertirán en impresionantes jardines verticales. Iztapalapa, con una extensión de 177 kilómetros cuadrados, alberga a dos millones de habitantes y en sus alrededores está el basurero más grande de la ciudad, denominado Borde Poniente de Xochiaca, cuya capacidad ha superado los 16.9 millones de toneladas.
Además de los jardines verticales, las autoridades han instalado en "La Valenciana" 800 metros cuadrados de césped con plantas sobre piso de piedras porosas que permiten el paso de agua de lluvia al subsuelo.
La problemática del alto costo en las azoteas naturadas radica en la poca demanda, pero se estima que su precio descienda en los próximos años ya que la industria de las azoteas verdes ha tenido en nuestro país un crecimiento de 5% anual desde el 2008.
Esto seguido por la iniciativa de la Secretaría del Medio Ambiente del Gobierno del DF que impulsará la instalación de 30,000m2 de áreas verdes por año en los inmuebles del gobierno.
La naturación de azoteas es un negocio creciente pero actualmente la única empresa especializada en México para éste rubro es Green Roof Systems de México S.A. De C.V.
Los proyectos de azotea verde tiene que afrontar el problema mas grande en México, la cultura verde no existe. A pesar de tener 10 años encubándose formalmente en nuestra ciudad, en realidad esta iniciando y aún hoy en día hay mucha gente que no está dispuesta a invertir en ésta tecnología, ya que no tienen visión.

posted under , , , | 0 Comments

5 Cajas Verdes propone...

Nosotros, 5 cajas verdes, elegimos el reto de diseñar un Muro Verde. Para tal situación hemos considerado los materiales y productos existentes y después de analizar toda la información hemos decidido en diseñar un Muro Verde para instalar en la Universidad Autónoma Metropolitana- Azcapotzalco.
Queremos que la Universidad sea más sustentable y que ayude a dar conciencia a otras Universidades, tal y como se empezó con el reciclaje hace unos años en la UAM.
Nosotros proponemos un sistema de Riego activado por medio de luz solar captada con celdas solares. La elección del muro en la Universidad aún está por verse, pero aquí tenemos unas opciones de cómo se podría ver





 Queremos que se puedan plantar cualquier tipo de plantas y flores y que por medio de la luz solar la cual toca casi toda la Universidad en la mañana o tarde, crezcan fuertes y sanas y sean regadas por medio de un sistema de riego  activado por medio del otro elemento que les da vida, el sol.



posted under , | 0 Comments

Hemos notado que...

En México necesitamos a mas gente interesada en la sustentabilidad y en como poder ayudar al ecosistema. Para poder instalar muros verdes en el Distrito Federal, existe el gran problema de la sobrepoblación en determinadas zonas. Esto hace que muchas veces como hay tanta gente buscando vivienda, los hogares construidos ya sean casas o edificios, no son construidos para poder soportar una azotea verde o muro verde, aparte de que el costo de esto es alto y no es factible para la mayoría de la población de la capital y de todo México.
Tenemos que encontrar una manera de poder hacer muros verdes en las construcciones ya hechas y que estas no se debiliten por el hecho de aumentarles peso y diferentes usos. También tenemos que encontrar la manera de hacer económico el uso de muros verdes en la ciudad, ya sea en escuelas, oficinas  u hogares.
Creemos que los muros verdes tienen más futuro en Instituciones como Universidades o grandes Oficinas ya que mucha gente transita por ahí y podrían ser cuidados, mantenidos y admirados con más facilidad. Otra razón es que en estos lugares, podrán ser muros verdes más grandes que si estuvieran en un hogar o edificio. Podrían tener funciones como captación de luz solar para convertirá en luz que se pueda utilizar dentro de los edificios, como se ha hecho  en Japón, en edificios sustentables.

posted under | 0 Comments

Montaje de un sistema de riego por goteo

Empezaremos el montaje acoplando el programador a la toma del agua. Hay que ajustar bien la toma de agua con su rosca y teflón para evitar fugas de agua. Cuando hallamos colocado el programador en su lugar acoplaremos el tubo de distribución (el de 16mm de diámetro) asegurándonos de que esté queda bien fijado y tampoco halla fugas de agua por la parte inferior del programador. El tubo "principal" será el ramal que conduzca el agua desde el programador a los microtubos, y de estos hasta los goteros.

Siguiendo el esquema que hallamos hecho previamente y sin cortar el tubo lo llevamos hasta el otro extremo del cultivo, y después cortamos (proveyendo un margen de seguridad de 5 a 10cm de tubo).

Colocamos un tapón en dicho extremo y seguimos colocando las demás líneas de distribución para el agua a lo largo del muro. Para las uniones entre tubo y tubo utiliza las "T", los "codos" y los empalmes. Nunca hay que olvidarse de colocar correctamente los tapones al final de cada sección de tubo para que no haya ninguna fuga.

Una vez tenemos montada la línea principal de distribución es el momento de colocar los microtubos que llevaran el agua hasta los goteros en las macetas. Con la ayuda del punzón (suele suministrarse junto con los goteros, o se puede comprar en cualquier ferretería) perforaremos el tubo de 16mm a la altura aproximada donde irán las macetas y colocaremos un "conector" o "unión" para fijar los microtubos a la línea de distribución. Se debe realizar esta sencilla operación con cuidado para asegurarnos de que el circuito no pierda agua por los puntos de unión entre las tuberías.. Cada sección cortada debe ser lo bastante larga como para llegar del tubo de distribución hasta las plantas (de 1.20m a 1.6m aprox.). Con la ayuda de los "conectores" acoplamos los microtubos a la línea de distribución y nos aseguramos de que todo quede bien fijado para que cuando abramos el agua no se suelte ninguno por la presión. Si esto ocurriera debemos colocar un reductor de presión.

Por último colocaremos los goteros en los extremos de cada microtubos. Es importante colocar los goteros lo más cerca posible del cepellón de raíces de las plantas para aprovechar hasta la más mínima gota de agua que gastemos. En el caso de plantas muy grandes lo ideal es colocar dos o tres goteos por mata. Hay colocar el tubo por la pared con la ayuda de bridas: primer lugar se hacen unos taladros en la pared y se colocan unos "tacos brida", en principio tantos como sea necesario para que el tubo quede bien pegado a la pared. En segundo lugar se fija el tubo a la pared con ayuda de las bridas. Podemos pintar el tubo del mismo color que la pared para que el agua que pasa por esté no se caliente demasiado con el sol en verano.

La última operación que haremos una vez instalado el sistema de riego será temporizar el programador con los ciclos de riego. La siguiente tabla ofrece un ejemplo de programación(estos valores son orientativos, en función de los goteros que usemos, del clima y el terreno pueden variar):
  • Abril = 6 minutos al día
  • Mayo = 9-12 minutos al día
  • Junio = 16-20 minutos al día
  • Julio = 16-20 minutos al día
  • Agosto = 14-18 minutos al día
  • Septiembre = 5-8 minutos al día
  • Octubre = 4-5 minutos al día
  • Noviembre = 3-4 minutos al día
Lo vimos en: cannabis magazine

posted under , | 0 Comments

Componentes de un sistema de riego por goteo

Programador de riego:

Regula el paso de agua en función del programa de riego seleccionado. Existen en el mercado cantidad de modelos disponibles con diferentes funciones. Desde los manuales mucho más baratos, hasta los más modernos con multifunción, diferentes programas para cada estación del año e incluso con medidor de humedad para el suelo. Para nuestra instalación buscamos un programador solar , nunca se quedan sin batería, y que es de fácil manejo.
También se puede usar una bomba eléctrica para el agua, con un reloj temporizador que encienda y apague la bomba cuando queramos que se rieguen nuestras plantas. Este sistema es el más adecuado para usar en pozos y depósitos de gran capacidad.

Electroválvulas:
Las electroválvulas sirven para abrir y cerrar secciones o sectores del cultivo según ordene el programador. Es común que para ahorrar dinero y simplificar el montaje sólo se instale una "fase" de riego para todas las plantas. Por desgracia no todas las variedades tienen las mismas necesidades hídricas, y no podemos regarlas a todas con la misma dosis. Las electroválvulas permiten hacer diferentes riegos por zonas o "sectores", para dar a cada planta el agua justa que necesita. Esto nos permite programar un riego diferente para cada zona del jardín, en función de las especies vegetales y la estación en la que nos encontremos.

Goteros:

Son los encargados de aplicar el agua a las plantas, regulan el caudal adecuado de agua, y tienen un orificio de salida de un tamaño apropiado que evita posibles obstrucciones (uno de los principales problemas de los sistemas de riego por goteo). Para evitar esto debemos colocar un pequeño filtro en la toma del agua que retenga y limpie las pequeñas impurezas que pueda contener el agua. Entre los diferentes modelos de goteros que existen en el mercado los más adecuados para nuestra instalación son los goteros autocompensantes. Estos goteros tiene la virtud de aportar la misma cantidad de agua en cada gotero.

Tubos de distribución y microtubos:

La red de tubos y microtubos con sus distintos diámetros, reductores y accesorios forman la verdadera estructura del sistema de riego por goteo.





Reductores de Presión:
 Por regla general los riegos por goteo necesitan muy poca presión de agua para funcionar. Los reductores de presión cumplen la importante función de reducir la elevada presión que sale del grifo evitando así que alguna de las conexiones del sistema se suelte y el agua salga. Conviene instalar algún filtro junto con el reductor de presión para evitar así que pequeñas impurezas obstruyan los goteros.

Piezas Especiales:
Además de todas las piezas descritas anteriormente necesitaremos para nuestro montaje de otras especialmente ideadas para unir, conectar, acoplar y cegar (tapar) los tubos de distribución y microtubos. Estas piezas son: las "T", los "codos", los "empalmes", los "conectores", las "llaves de paso" y los "tapones".

En una próxima entrada: Montaje

Lo vimos en: cannabis magazine

posted under , | 0 Comments
